EVA薄膜表面等離子清洗提高親水性

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發(fā)表時間：2024-12-14

EVA薄膜是乙烯-醋酸乙烯酯共聚物（Ethylene-VinylAcetate）薄膜。EVA具有良好的化學(xué)穩(wěn)定性、易加工成膜、成本低廉等諸多優(yōu)點。在包裝、太陽能電池封裝等眾多領(lǐng)域都有廣泛的應(yīng)用。例如，在太陽能電池組件中，EVA薄膜可以作為封裝材料，保護電池片并提高電池的光電轉(zhuǎn)換效率和使用壽命。

表面涂覆是一種簡單快速的聚合物改性方法。表面涂覆方法是通過在含極性基團聚合物表面通過滾涂、刷涂等方式將溶液或熔融狀態(tài)的涂覆材料對基材進行改性。表面性能會受到涂覆層厚度的影響，長期使用性能與聚合物表面的粘結(jié)性相關(guān)。

EVA薄膜的表面能相對較低，這會影響其與其他材料（如油墨、膠水等）的粘結(jié)性能。運用等離子體清洗的方法對乙烯－醋酸乙烯共聚物（EVA）進行表面預(yù)處理，可提高表面涂覆的成功率。

EVA薄膜表面等離子清洗提高親水性

等離子體清洗是聚合物表面常用的一種活化方法。等離子體是物質(zhì)以電子、離子、原子和自由基等組成的一種形態(tài)，通過低溫等離子體對聚合物表面進行處理同時包括物理和化學(xué)作用。其中，物理作用是帶電粒子對聚合物表面撞擊產(chǎn)生侵蝕作用，使表面變得凹凸不平，增加粘附性，同時，會在表面生成活性基團，如羥基、羧基、酯基等。低溫等離子體清洗方法的影響因素復(fù)雜，不同氣體對于材料表面的影響不完全相同。

通過氧等離子體清洗,可以提升材料的表面能并引入大量的羧基和羥基含氧基團,進而改善表面的潤濕性,進一步降低液滴與材料基底的疏水角。為驗證氧等離子體清洗之后的表面浸潤性提升效果,使用接觸角測量儀測試接觸角。測量接觸角所使用的滴液量為5µL。如圖1.1(a)所示,滴落5µL的去離子水在未經(jīng)氧等離子體清洗的EVA柔性薄膜上,其接觸角約為86°。滴落5µL的去離子水在經(jīng)氧等離子體清洗處理的EVA柔性薄膜上,其接觸角降低到約24°。

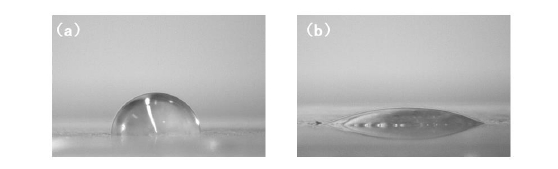

接觸角測試結(jié)果圖。(a)去離子水和未處理的EVA基底;(b)去離子水和已等離子清洗的EVA基底;

等離子體能與高分子表面發(fā)生化學(xué)反應(yīng)引入大量的含氧基團改變其表面活性即使是采用非反應(yīng)型等離子體‚Ar也可能通過表面交聯(lián)和蝕刻作用引起的表面物理變化而明顯地改善聚合物表面的接觸角和表面能。

本文由國產(chǎn)等離子清洗機廠家納恩科技整理編輯，通過等離子清洗可以提升EVA薄膜基底的親水性,從而使得涂料可以均勻附著在基底上，達(dá)到提高粘合強度的目的。
